Nákup stroje na 27,12 MHz nedělá z továrny výrobce lékařské kvality. Vybavení je jen základní. Ve flexibilní tepelné výrobě je „medicínská kvalita“ definována disciplínou řízení procesu – konkrétně schopností eliminovat mikroskopický posun parametrů v rámci výrobní série 50 000 jednotek.
Pro konstrukci měkkých chladičů v biofarmaceutické přepravě a doručování prémiových potravin je šev jediným bodem selhání systému. Poškozený spoj nezkracuje pouze životnost výrobku. Vytváří cestu kontaminace. Poskytuje živnou půdu pro bakteriální kolonie. Komerční svařování akceptuje funkční šev. Vysokofrekvenční (HF) svařování lékařské kvality vyžaduje monolitickou molekulární vazbu s nulovou dutinou. Rozdíl spočívá výhradně v provedení na úrovni továrny.
Jak komerční, tak lékařské vysokofrekvenční svařování využívá elektromagnetickou energii k buzení polárních molekul v termoplastických materiálech. Třením vzniká vnitřní teplo. Vrstvy se pod tlakem spojí. To je teorie.
V praxi komerční vysokofrekvenční svařování funguje v širokém tolerančním okně. Parametry jsou nastaveny tak, aby bylo dosaženo základní pevnosti v tahu a maximalizována propustnost. Menší znečištění nástrojem nebo mírné nerovnosti v pneumatickém lisu mohou vytvořit zónu částečného tavení na přechodu okraje. Pro rekreační piknikovou tašku je to přijatelné. Šev zadržuje vodu.

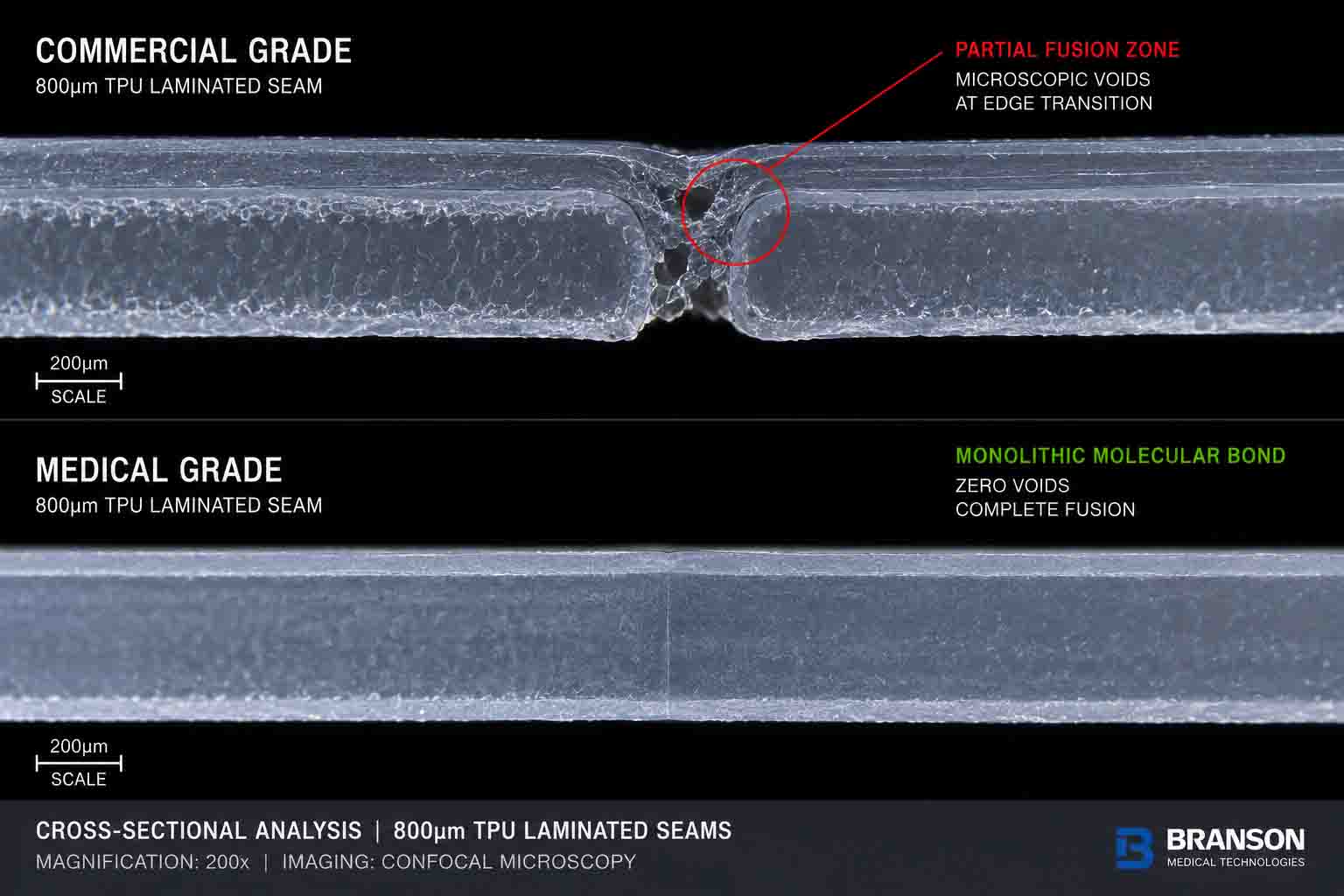

Výroba v lékařské kvalitě funguje jinak. 0,5sekundová variace doby prodlevy v cyklu 27,12 MHz nezní moc. Na 800mikronovém TPU filmu je tato půlsekunda rozdílem mezi dokonalou molekulární vazbou a skrytou vnitřní dutinou, která se o šest měsíců později delaminuje pod studeným šokem.
Frekvence 27,12 MHz se nachází v určeném rádiovém pásmu ISM (Industrial, Scientific and Medical). Při této specifické frekvenci nutí střídavé elektromagnetické pole polární molekuly uvnitř TPU, aby se znovu zarovnaly 27 milionůkrát za sekundu.
Tato vnitřní tvorba tepla obchází kritickou chybu konvenčního tepelného spojování. Horké tyče a vyhřívané desky přivádějí energii na povrch materiálu. Aby se spojil hustý, vícevrstvý TPU laminát, musí být povrch vystaven vysokému teplu, aby se umožnilo vedení dosáhnout vnitřního rozhraní. To často degraduje vnější polymerní strukturu předtím, než jádro dosáhne tavné teploty.
HF svařování vytváří teplo přesně tam, kde je potřeba: na rozhraní. Konzistentní výsledky však vyžadují nesmlouvatelné procesní proměnné:
Pokud s nimi továrna zachází jako s pevnými nastaveními stroje spíše než s nepřetržitě monitorovanými proměnnými, neprovádí výrobu na úrovni medicíny.
Pocení na vnější straně chladiče je často obviňováno z tenké izolace. V prémiové logistice chladícího řetězce je hlavní příčinou obvykle mikromigrace švů.
Teoreticky zabraňuje pěna NBR s uzavřenými buňkami vnější kondenzaci. V praxi izolace funguje tak, jak byla navržena, pouze pokud komora TPU zůstane zcela hermetická po víceletý životní cyklus při silných vibracích.
Mikroskopická nestabilita na okrajových přechodech umožňuje, aby okolní vlhkost pomalu migrovala do dutiny pěny. Selhání je zřídka katastrofické; je to zákeřné. Jakmile izolace absorbuje vlhkost, její R-hodnota prudce klesá. Teplota vnějšího pláště klesne pod rosný bod. Chladič se začne potit. Lékařské vysokofrekvenční svařování nejen utěsní sáček; eliminuje mikrodutiny, kde tato migrace vlhkosti začíná,zachování vědy o tepelné retenci.
Vizuální kontrola švů je v podstatě bezvýznamná pro aplikace chladícího řetězce. Detekuje hrubé výrobní chyby, jako jsou silné spáleniny nebo masivní posuny zarovnání. Neodhalí mikroskopickou dírku skrytou ve strukturálním záhybu.
Přísná zařízení OEM se spoléhají na interní protokoly o tlakování, které silně odkazujíASTM F2096. Hotový měkký chladič je utěsněn, vnitřně natlakován vzduchem a zcela ponořen do vodní nádrže.
Šev s mikroskopickou dutinou – takovou, která snadno udrží statickou vodní zátěž na pracovním stole – bude pod vnitřním tlakem vydávat stálý proud bublin. Certifikovány mohou být pouze šarže, které za těchto podmínek dosahují nulové míry vadpřísné 72hodinové teplotní standardy.
Výběr materiálu určuje časové osy selhání. Průmysl se silně spoléhá na dvě kategorie TPU: Polyester a Polyether.
Polyester TPU má dobré mechanické vlastnosti, ale dlouhodobé vystavení hydrolýze zůstává fatální chybou ve vlhkém tepelném prostředí. Během měsíců interakce s roztaveným ledem a okolní vlhkostí polymerové řetězce degradují. Materiál křehne a svarové rozhraní se stříhá.
TPU na bázi polyetheru je povinné propřetváření chladícího řetězce poslední míle. Odolává hydrolýze a mikrobiálnímu napadení. Specifikovat Polyether však nestačí. Posun složení TPU mezi šaržemi materiálu je jednou z nejvíce přehlížených příčin nekonzistence švů v outsourcované výrobě. Nepatrná změna ve složení dodavatele pryskyřice mění dielektrické chování materiálu, čímž se okamžitě stávají továrně zavedené parametry vysokofrekvenčního svařování zastaralé.
Standardní komerční svařování vypadá na tabulkovém procesoru levněji, dokud se nevypočítá riziko selhání. V lékařské a špičkové logistice potravin převyšuje počáteční výrobní prémie případ kontaminace nebo odpovědnost za znehodnocení produktu.
Při auditu potenciálního OEM partnera pro měkké chladiče ignorujte předváděcí místnost. Jděte do továrny a položte tyto konkrétní otázky:
Pokud nedokážou zmapovat specifický dielektrický výstup a tlak v nástrojích na odpovídající šarži materiálu, hádají, nikoli strojírenství.
Sealock Outdoor Group je B2B OEM výrobce fungující výhradně na principech inženýrské reality. Specializujeme se na pokročilou výrobu měkkých chladičů s tepelnou odolností a nepropustností pro vysoce kvalitní chladicí řetězy a prémiové venkovní aplikace.
Parametry nehádáme. Naše dvouzákladní infrastruktura kombinuje intenzivní výzkum a vývoj a ověřování procesů v našich laboratořích Dongguan s velkoobjemovou výrobní kapacitou s omezenými parametry v Ho Či Minově Městě ve Vietnamu. Kontrolujeme proces, eliminujeme posun parametrů a dodáváme tarifně efektivní exportní strategie pro severoamerické a evropské trhy.
Pro týmy, které hledají skutečnou výrobní autoritu,kontaktujte náš technický tým a naplánujte si technický audit našich schopností vysokofrekvenčního svařování.
27,12 MHz je optimální frekvence ISM pro buzení polárních molekul v TPU. Pokud se frekvence během svařovacího cyklu posune, dielektrický ohřev se stane nerovnoměrným. To vytváří lokalizovaná studená místa ve švu, což vede k zónám částečného tavení, které projdou vizuální kontrolou, ale selžou při dynamickém namáhání polem nebo prodlouženým tepelným cyklem.
Komerční vysokofrekvenční svařování často zanechává mikroskopické dutiny na okrajových přechodech švu. V průběhu času vibrace a teplotní výkyvy tlačí okolní vlhkost těmito dutinami do dutiny izolace. Jakmile je pěna NBR s uzavřenými buňkami obklopena zachycenou vlhkostí, její R-hodnota klesá, což způsobuje, že vnější část chladiče klesne pod rosný bod a potí se.
Různé šarže TPU – dokonce i od stejného dodavatele – mohou vykazovat drobné odchylky ve složení pryskyřice. Tyto změny mění dielektrické vlastnosti materiálu. Továrna, která používá pevné parametry svařování, zaznamená náhlé skoky v míře defektů. Výroba lékařské kvality vyžaduje opětovné ověření doby setrvání, tlaku a výkonu pro každou novou šarži materiálu.
