Teplotní výkyvy během dodávky na poslední míli jsou odpovědné za neúměrný podíl ročních ztrát chladícího řetězce – zkažené vakcíny, kompromitované biologické látky, odmítnuté prémiové dodávky mořských plodů. Izolovaný pytel na konci tohoto řetězce je obvykle to poslední, co se hodnotí a první místo, kde k poruše skutečně dojde.
Pro manažery zásobování a produktové ředitele v lékařské logistice, biofarmaceutické distribuci a doručování prémiových potravin není technickou otázkou, zda měkký chladič vypadá adekvátně – jde o to, zda je konstrukční metoda skutečně schopna udržet prostředí s řízenou teplotou po dobu 48 až 72 hodin při skutečné manipulaci a okolních podmínkách. Odpověď závisí na třech věcech: jak jsou vytvořeny švy, co dělá izolace, když navlhne, a zda materiály, které jsou v kontaktu s užitečným zatížením, splňují normy shody, které aplikace vyžaduje.
Proč je šitá konstrukce konstrukčně nekompatibilní s požadavky na studený řetěz
Problémy s prošívanými měkkými chladiči v aplikacích chladících řetězců nejsou selháním výkonu ve smyslu spotřebitele – teplý nápoj, roztavený led. Jsou to způsoby strukturálního selhání, které současně ohrožují tepelnou integritu i biologickou bezpečnost.
Každý průchod jehly nepromokavou membránou vytvoří perforaci. Typický šev vytváří několik stovek těchto perforací na metr délky švu. Páska švů tyto otvory přiměřeně zakryje za stabilních podmínek s nízkým namáháním. Při tepelném cyklování, ke kterému dochází během používání chladícího řetězce – opakované přechody mezi chlazeným skladováním, okolním prostředím nakládání a nákladními prostory vozidel – se lepicí spoje pásky roztahují a smršťují jinou rychlostí než základní TPU. Postupem času a často v rámci životního cyklu jedné zásilky se okraje spoje zvednou a perforace pod nimi se stanou aktivními cestami úniku.
Následují dva důsledky, které se navzájem doplňují.
První je tepelný most. Kompromisní švy umožňují únik studeného vzduchu a infiltraci okolního tepla v linii švu – přesná místa, kde se strukturální slabost a tepelná zranitelnost shodují. Doba zdržení ledu se zkracuje ne kvůli degradaci izolace, ale proto, že plášť již není hermeticky uzavřen. Sáček dimenzovaný na 48hodinové uchování ledu za kontrolovaných testovacích podmínek může vydržet 20 hodin při skutečné logistice.
Druhým je biologické nebezpečí, kterému je věnována menší pozornost, ale nese skutečné riziko dodržování předpisů. Když roztavený kondenzát nebo vlhkost užitečného zatížení prosakuje narušeným švem do prostoru mezi vložkou a izolační pěnou, nemůže odtékat ani vyschnout. V uzavřeném, tmavém a vlhkém prostředí mezi vložkou a pěnou předvídatelně následuje růst plísní a bakterií. U sáčků používaných při lékařské přepravě nebo logistice čerstvých potravin se nejedná o abstraktní riziko kontaminace – jde o přímé porušení hygienických norem, které aplikace vyžaduje, a odpovědnost, která nese značku, jejíž název je na výrobku.
Jedná se o strukturální výsledky konstrukční metody, nikoli o selhání kontroly kvality. Dobře vyrobený chladič má stejné způsoby selhání jako špatně vyrobený; časová osa do selhání se liší, režim selhání ne.
RF svařování při 27,12 MHz: Jak je ve skutečnosti dosaženo hermetického těsnění
Rádiofrekvenční (RF) svařování – nazývané také vysokofrekvenční nebo HF svařování – řeší problém sešívaného švu tím, že eliminuje švy jako samostatný konstrukční prvek. Spojovací zóna se stává souvislým materiálem spíše než dva panely držené pohromadě nití.
Proces funguje spíše vnitřním ohřevem než povrchovým vedením. Když jsou materiály TPU umístěny ve střídavém elektromagnetickém poli o frekvenci 27,12 MHz – frekvenční pásmo ISM určené pro průmyslovéRF svařovánízařízení – polární molekuly v TPU se pokoušejí znovu zarovnat s každou oscilací pole: přibližně 27 milionůkrát za sekundu. Tření z tohoto molekulárního pohybu generuje teplo rovnoměrně v celém materiálu v oblasti svaru. Při současně aplikovaném pneumatickém tlaku materiál na rozhraní mezi dvěma panely dosáhne tavné teploty a vrstvy se spojí na molekulární úrovni.
Když je pole odstraněno a materiál se ochladí pod trvalým tlakem, rozhraní mezi dvěma původními panely strukturálně zmizelo. Svarová zóna je z jednoho kusu materiálu. Při destruktivní zkoušce tahem tato zóna obvykle selže v základní tkanině dříve, než se svarová linie sama povolí – svar není slabým místem.
Konkrétně pro aplikace chladícího řetězce poskytuje tato konstrukční metoda hermetické vnitřní umyvadlo bez průnikových cest. Nejsou zde žádné otvory pro jehly, žádné okraje pásky, žádné přeložené švy, kde by se mohly hromadit tekutiny. Hladký, souvislý vnitřní povrch TPU lze otřít nebo sterilizovat lékařskými dezinfekčními prostředky bez obav z proražení narušeného švu. Kondenzace, rozpuštěná ledová voda a rozlité lékařské tekutiny zůstávají na povrchu – nemigrují do dutiny izolace. To je strukturální základ pro tvrzení o biologické bezpečnosti, nikoli materiálová vlastnost samotného TPU.
Stejná konstrukční logika platí pro tvrzení o hydrostatickém výkonu. RF svařovaný měkký chladič, řádně vyrobený a testovaný, udrží 1,0 bar vnitřního tlaku bez emisí mikrobublin z jakéhokoli švu nebo uzavíracího bodu. To odpovídá hydrostatickému tlaku 10metrového vodního sloupce – což je daleko za fyzickým namáháním logistické manipulace – a potvrzuje to, že hermetické těsnění drží za podmínek náročnějších, než jaké vyprodukuje jakýkoli scénář dodávky na poslední míli.
Pěna s uzavřenými buňkami: Tepelné inženýrství za 48 až 72 hodinami výdrže
Hermetický vnější plášť řeší problém selhání švu. Udržení kontrolovaných teplot po dobu 48 až 72 hodin za nepříznivých okolních podmínek vyžaduje, aby izolační vrstva vykonávala svou práci nepřetržitě – což znamená, že musí pokračovat ve své práci, i když zvlhne.

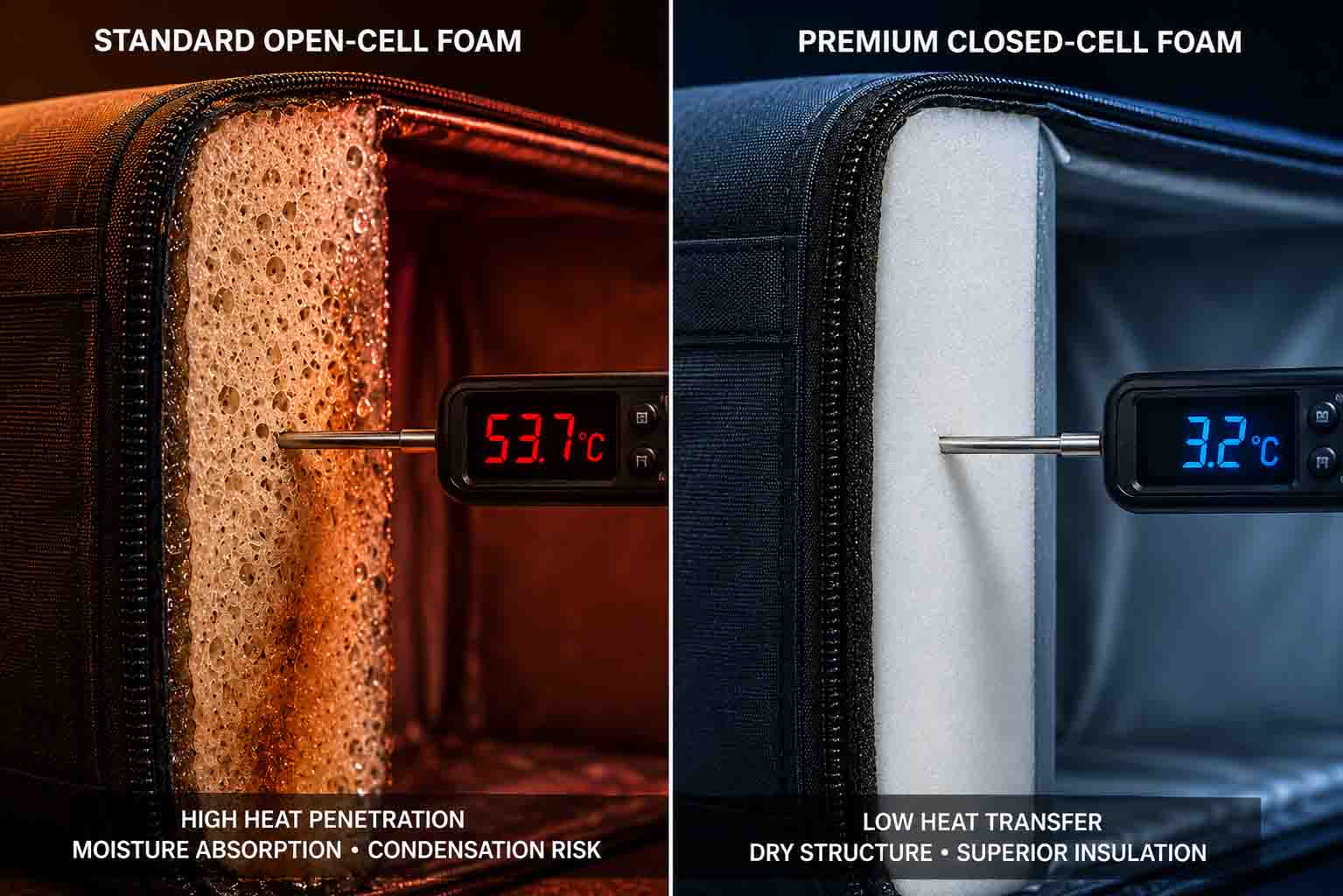

Pěna s otevřenými buňkami má propojenou vnitřní strukturu. Když vlhkost vstoupí – z kondenzace, drobného poškození vložky nebo vlhkého prostředí opakovaných cyklů zatížení – šíří se pěnovou matricí a zůstává tam. Mokrá pěna s otevřenými buňkami rychle ztrácí tepelný odpor; izolační účinek zachyceného plynu je nahrazen tepelnou vodivostí vody. U sáčku hodnoceného při testování zadržování ledu v suchých podmínkách bude výkon v terénu výrazně horší, jakmile izolace absorbuje vlhkost.

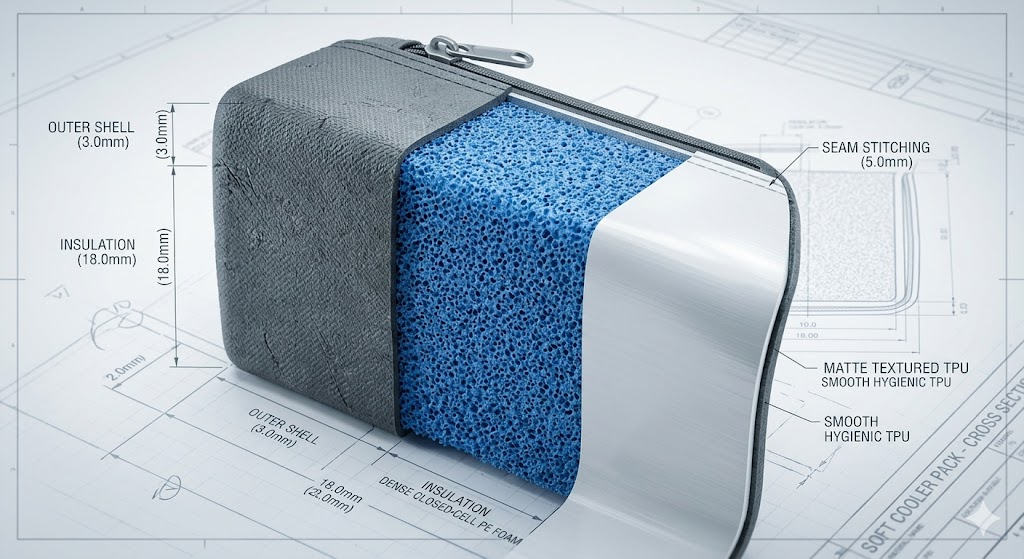

Měkké chladiče lékařské třídy používají pěnu s vysokou hustotou s uzavřenými buňkami – relevantními třídami jsou NBR (nitrilbutadienový kaučuk) nebo prémiový EVA s vysokou hustotou – kde je každá bublina plynu plně utěsněna od svých sousedů. Přenos tepla konvekcí uvnitř pěny je eliminován, protože mezi buňkami neexistuje žádná cesta pro pohyb vzduchu nebo tekutiny. Vodivý přenos tepla je minimalizován plynovou náplní každého utěsněného článku. To vytváří měřitelně vyšší hodnoty R než alternativy s otevřenými buňkami při ekvivalentní tloušťce.
Stejně důležité je chování vůči vlhkosti. Pěna s uzavřenými buňkami je neodmyslitelně vodotěsná na úrovni materiálu – utěsněná buněčná struktura fyzicky zabraňuje absorpci vody bez ohledu na expozici. Sáček, u kterého dojde k vnitřní kondenzaci během 72hodinové zásilky, bude mít izolační výkon se stejnou hodnotou R v 72 hodině jako v hodině jedna. Tato konzistence je to, co dělá specifikace 72hodinového udržování teploty dosažitelnými a ověřitelnými spíše než aspiračními.
Pro aplikace vyžadující specifická teplotní okna – 2 °C až 8 °C pro biologické látky, mínus pro určitá léčiva – lze kombinaci hustoty pěny, tloušťky pěny a objemu materiálu s fázovou změnou upravit tak, aby byl zachován definovaný rozsah za specifikovaných okolních podmínek. Toto je konverzace o specifikaci, nikoli o pevném parametru produktu; všechny relevantní proměnné jsou laditelné ve výrobním rámci.
Konstrukční výhoda je druhotná, ale stojí za zmínku zejména pro lékařské aplikace: pěna s vysokou hustotou s uzavřenými buňkami poskytuje smysluplnou ochranu proti nárazu pro křehké lahvičky, skleněné nádoby a předplněné injekční stříkačky, aniž by vyžadovala pevný vnější plášť. Pěna působí jako rozložené odpružení napříč nákladem a snižuje maximální nárazové síly v každém jednotlivém kontaktním bodě.
Specifikace materiálu TPU: Co skutečně vyžaduje soulad FDA a REACH
U měkkých chladičů používaných v lékařské dopravě nebo logistice potravin musí materiál v přímém nebo nepřímém kontaktu s užitečným zatížením splňovat definované regulační normy – nejen se vyhnout nejzjevnějším problematickým látkám, ale musí mít zdokumentovanou shodu pro konkrétní aplikaci.
Relevantním materiálem pro vnější skořepinu i vnitřní vložku v měkkých chladičích lékařské třídy je nylon potažený TPU s 840 deniery. PVC je starší alternativou a je výrazně levnější; je také stále více nekompatibilní s regulačním prostředím, ve kterém tyto produkty fungují. Změkčovadla PVC – obvykle na bázi ftalátů – jsou omezena podle nařízení Kalifornie 65 a nařízení EU REACH. PVC se také stává křehkým při nízkých teplotách, což vytváří riziko integrity materiálu v aplikacích chladících řetězců, které používají suchý led nebo dosahují prostředí s mrazem.
TPU se vyhýbá oběma problémům. Udržuje flexibilitu až do -30 °C, což pokrývá celý rozsah požadavků na teplotu chladícího řetězce. Je kompatibilní s formulacemi bez BPA a PFAS a třídy TPU pro potraviny splňují požadavky FDA pro přímý styk s potravinami. Speciálně pro vnitřní vložku – povrch, který je v kontaktu s ledem, ledovými obaly a potenciálně i se samotným užitečným zatížením – je specifikace materiálu TPU bez obsahu BPA v souladu s FDA, který splňuje požadavky na logistiku pro lékařské a potravinářské účely.
Profil chemické odolnosti TPU je také důležitý v lékařských aplikacích: vydrží koncentrované dezinfekční prostředky používané pro sterilizaci mezi jednotlivými použitími, včetně roztoků na bázi alkoholu, které by časem degradovaly menší materiály vložky. Vložka, kterou lze mezi zásilkami agresivně otřít, aniž by došlo k degradaci povrchu, si zachovává své hygienické vlastnosti po celou realistickou životnost produktu, nikoli pouze při prvním nasazení.
Při hodnocení OEM partnera pro aplikace lékařského chladícího řetězce příslušná dokumentace zahrnuje certifikáty shody FDA pro materiály vnitřního obložení, protokoly o zkouškách REACH potvrzující nepřítomnost omezených látek a prohlášení o materiálech bez BPA/PFAS specifická pro výrobní šarži – nejen pro obecnou řadu materiálů dodavatele. Tyto dokumenty by měly být k dispozici na vyžádání jako součást standardního materiálového onboardingu, nikoli sestavené jako odpověď na konkrétní auditní dotaz.
Výběr OEM partnera pro lékařské aplikace chladícího řetězce
Technické požadavky na skutečný měkký chladič lékařské kvality – vysokofrekvenční svařovaná hermetická konstrukce, pěnová izolace s uzavřenými buňkami, vložky TPU vyhovující FDA – jsou dobře definovány. Liší se v tom, zda konkrétní výrobní partner splňuje tyto požadavky s procesní disciplínou a dokumentační infrastrukturou, kterou vyžadují lékařské a potravinářské logistické aplikace.
Otázky auditu, na kterých záleží: Provádí zařízení tlakové zkoušky švů na jednotku nebo na základě vzorkování šarže – a do jakého hodnocení Bar? Mohou poskytnout dokumentaci shody FDA pro konkrétní materiál vnitřní vložky, který je součástí vašeho produktu, nejen pro jejich obecný sortiment? Jak se získává pěna s uzavřenými buňkami a jak se ověřuje hustota na příchozích dávkách materiálu? Je sada parametrů RF svařování dokumentována podle specifikace materiálu a jak se ověřuje shoda v celém objemu výroby?
Výrobce se skutečnými schopnostmi v tomto aplikačním prostoru odpoví na tyto otázky podrobně. Technika za 72hodinovým udržováním teploty v reálných logistických podmínkách je specifická, ověřitelná a není nijak zvlášť obtížné ji popsat – což znamená, že vágní odpovědi jsou samy o sobě smysluplnou informací.
Často kladené otázky
Jaká je hlavní výhoda RF svařování oproti prošívání u lékařských měkkých chladičů?
RF svařování spojuje panely TPU na molekulární úrovni a vytváří souvislý hermetický vnitřek bez otvorů po jehlách, žádné lepicí pásky a žádných cest pro pronikání vlhkosti nebo kontaminace. Pro lékařské a potravinářské aplikace to eliminuje jak tepelné mosty, které snižují zadržování ledu, tak riziko biologické kontaminace vznikající, když vlhkost proniká do izolační dutiny sešitého sáčku. Vnitřní povrch RF svařovaného chladiče lze plně sterilizovat; izolační dutina šitého chladiče nemůže.
Mohou pěnové chladiče s uzavřenými buňkami spolehlivě udržet teplotu po dobu 72 hodin?
Za správných podmínek ano – ale specifikace musí být přesná, o jaké podmínky se jedná. Pěna s vysokou hustotou s uzavřenými buňkami v kombinaci s vysokofrekvenčním svařovaným hermetickým pláštěm a vzduchotěsným uzávěrem si trvale udržuje svou jmenovitou hodnotu R, protože pěna neabsorbuje vlhkost, která by snížila její tepelnou odolnost. Skutečná doba zdržení závisí na okolní teplotě, hmotnosti užitečného zatížení, objemu materiálu se změnou fáze a četnosti otevírání vaku. Pro specifická teplotní okna – například 2 °C až 8 °C pro biologické látky – lze tyto proměnné modelovat a testovat proti definovaným okolním podmínkám, aby se vytvořila ověřitelná výkonová specifikace.
Jsou měkké chladiče TPU kompatibilní pro přepravu biologických látek a vakcín?
Potravinářské formulace TPU vyhovující FDA splňují požadavky na materiál pro biologické aplikace a transportní aplikace vakcín. Příslušné specifikace jsou bez BPA, PFAS a vyhovující FDA pro styk s potravinami – což je pro lékařské aplikace relevantní základní standard. Vnitřní vložka také musí být chemicky odolná vůči dezinfekčním prostředkům používaným pro sterilizaci mezi jednotlivými použitími. Dokumentace o shodě by měla být specifická pro materiál vložky a výrobní šarži použitou ve vašem produktu, nikoli obecný nárok dodavatele na způsobilost.
